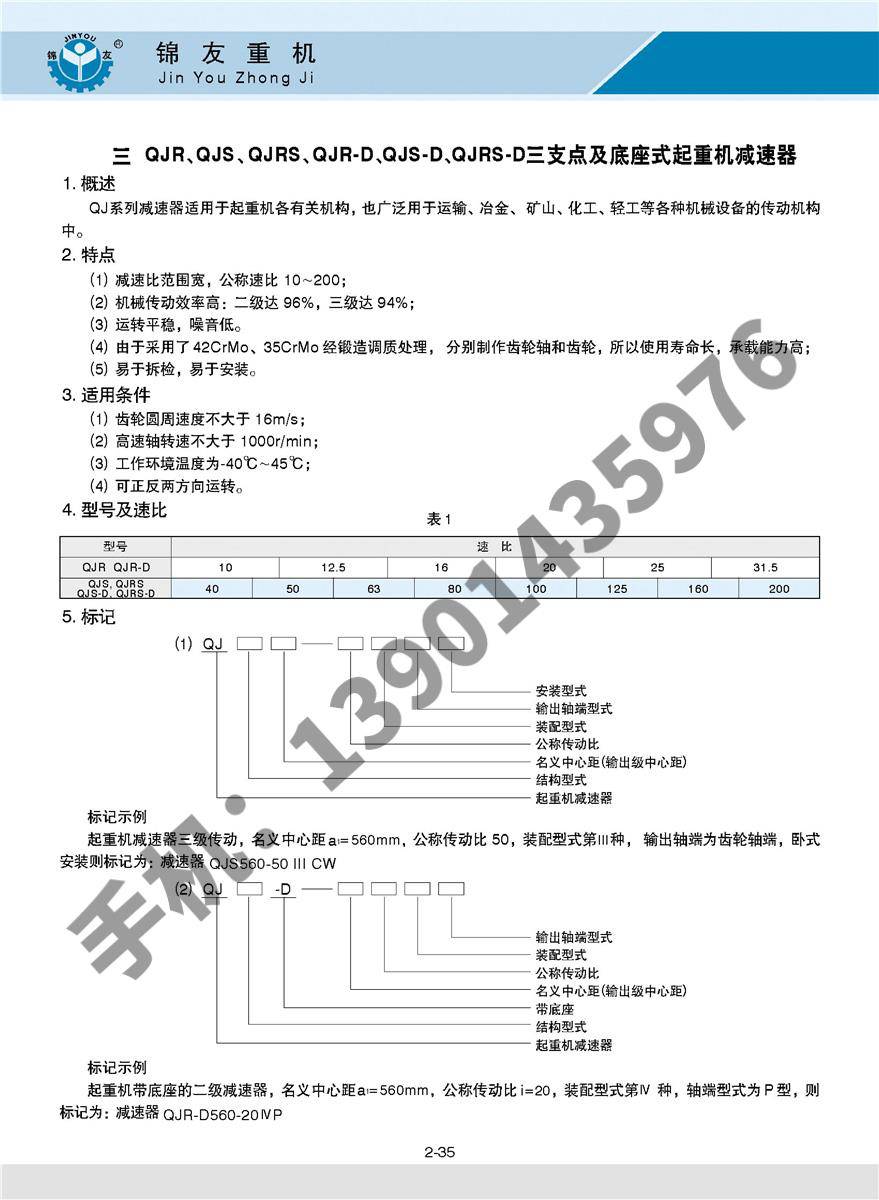

QJR、QJS、QJRS、QJR-D、QJS-D、QJRS-D三支点及底座式起重机减速器

　　<一>概述

　　qJ系列减速器适用于起重机各有关机构也广泛用于运输、冶金、矿山、化工、轻工等各种机械设备的传动机设备传动机构中。

　　<二>特点

　　1减速比范围宽，公称速比10-200，

　　2机械传动效率高二级选96%，三级达94%

　　3运转平稳，噪首低。

　　4由于采用了42CrMo.35CrMo经锻造调质处理，分别制作齿轮轴和齿轮，所以使用寿命长，承载能力高．

　　5易于拆检易于安装

　　<三>适用条件

　　1齿轮圆周速度不大于16m／s.

　　2高速轴转速不大于1000r，min，

　　3工作环境温度为40℃一45'C

　　4可正反两方向运转。

　　<四>型号及速比

　　<五>标记

　　1：安装型式

　　2：输出轴端型式

　　3：装配型式

　　4：公称传动比

　　5：名义中心距（输出级中心距）

　　6：结构型式

　　QJ：起重机减速器

　　标记示例

　　起重机减速器三级传动，名义中心距ai=560mm，公称传动比50，装配型式第…种，输出轴端为齿轮轴端，卧式安装则标记为：减速器QJS560-50…cw

　　5：输出轴端型式

　　4:装配型式

　　3:公称传动比

　　2:名义中心距（输出级中心距）

　　-D:带底座

　　1:结构型式

　　QJ:起重机减速器

　　标记示例

　　起重机带底座的二级减速器，名义中心距a1=560mm，公称传动比i=20，装配型式第Ⅳ种，轴端型式为P型，则标记为：减速器QJR—D560-20ⅣP

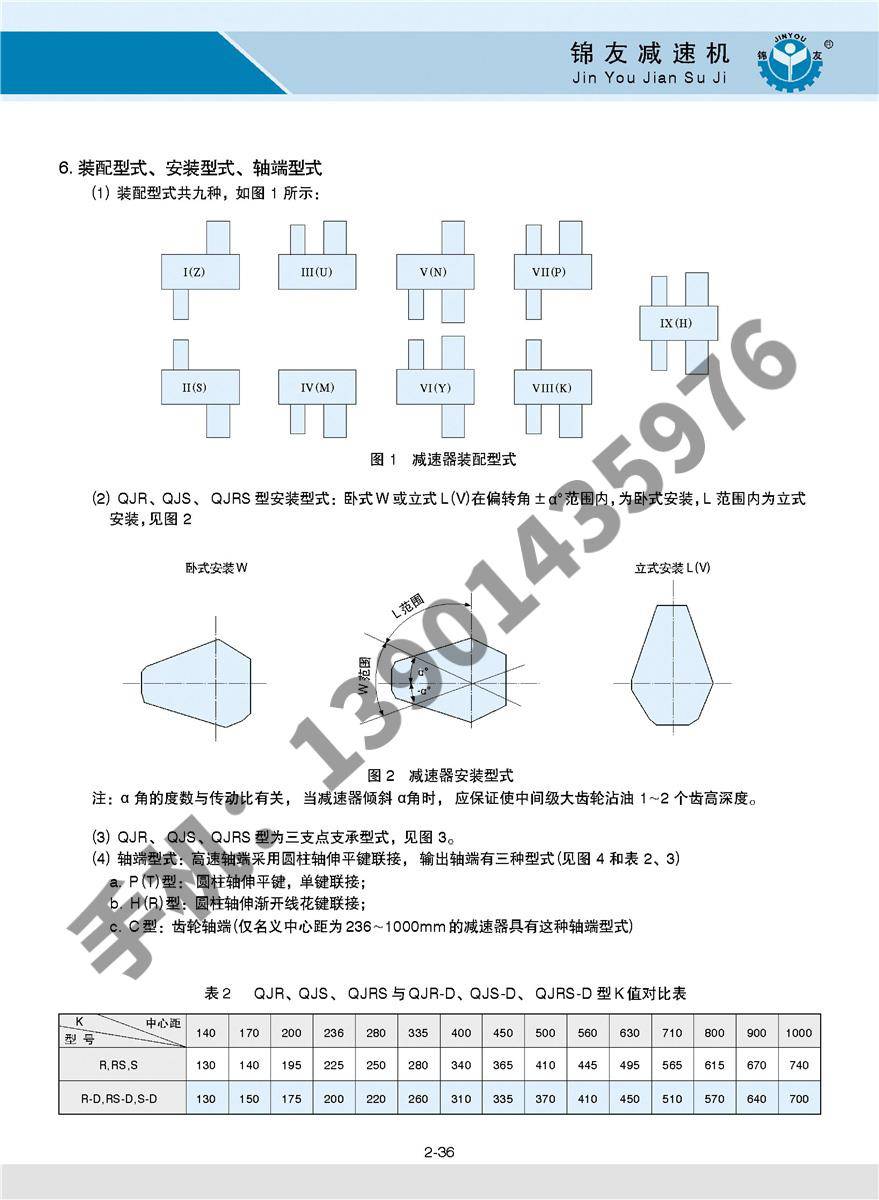

　　<六>装配型式、安装型式、轴端型式

　　1.装配型式共九种，如图1所示：

　　2.QJR、QJS、QJRS型安装型式：卧式W或立式L(V)在偏转角±a。范围内，为卧式安装，L范围内为立式安装，见图

　　注：a角的度数与传动比有关，当减速器倾斜a角时，应保证使中间级大齿轮沾油1-2个齿高深度。

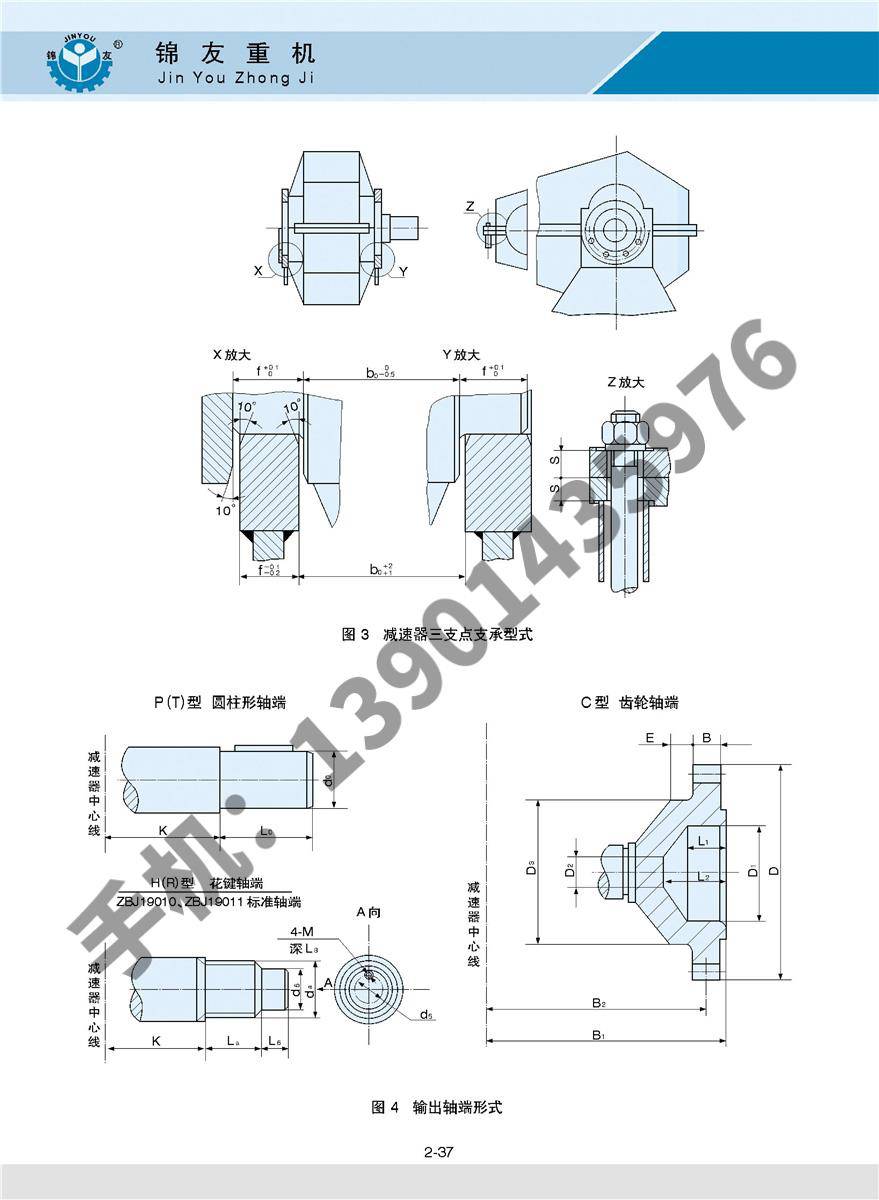

　　3.QJR、QJS、ajRS型为三支点支承型式，见图3。

　　4.轴端型式：高速轴端采用圆柱轴伸平键联接，输出轴端有三种型式（见图4和表2、3）

　　a.P(T)型：圆柱轴伸平键，单键联接；

　　b.H(R)型：圆柱轴伸渐开线花键联接：

　　c..C型：齿轮轴端（仅名义中心距为236-lOOOmm的减速器具有这种轴端型式）

　　<七>外形及安装尺寸

　　1QJR外形及安装尺寸见图。

　　2QJS外形及安装尺寸见图。

　　3ajRS外形及安装尺寸见图。

　　4.aJR-D外形及安装尺寸见图。

　　QJS-D外形及安装尺寸见图。

　　QJRS-D外形及安装尺寸见图。

　　<八>减速器输出轴端允许的最大径向载荷(当n=950r/min)见表

　　<九>减速器的选用及润滑

　　1减速器各机构的工作级别分M1-M8八种。表列M5工作级别的功率值，其若用在其它工作级别时，应按公式PM5-PM．×1.12(’9换算

　　式中：PM5-功率表中的数值kW;

　　i-工作级别1-8：

　　PMi-相对Mi工作级别的功率值kW;

　　选用时，可以根据起重机各机构疲劳计算基本载荷Mmax=φ·Mn，再与转速换算出功率Pwi=Mmax/9550

　　2选用时，可亦根据计算载荷除以表15系数K，再从相应表选用。

　　4．减速器的润滑

　　卧式减速器采用油池飞溅润滑，立式减速器应采用循环喷油润滑。润滑油选用GB/T5903中的L-CKC100-L-CKC220。

　　当环境温度低于O℃时，用户应有润滑油加热装置；采用油池飞溅润滑时，油温应高于O℃时启动；采用喷油润滑时，油温应高于5℃时才能启动。
